GRAPH LIGHT+ : Graphe

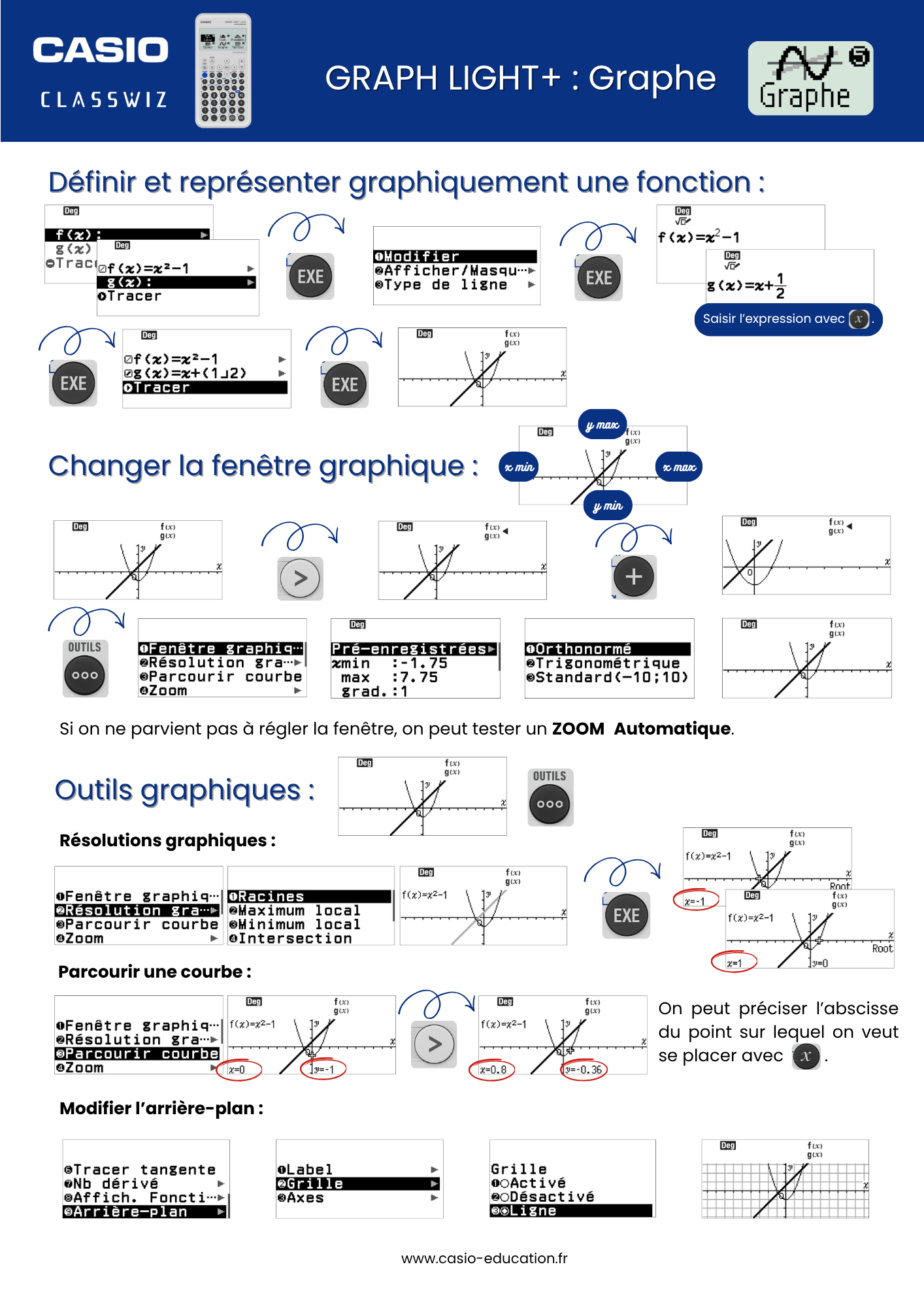

Téléchargez ici 👉la Fiche Pratique : Le menu GRAPHE avec la GRAPH LIGHT+ au format PDF pour retrouver rapidement les informations nécessaires pour utiliser le menu GRAPHE de la calculatrice. Vous verrez dans cette fiche comment :

• Définir et représenter graphiquement une fonction
• Modifier la fenêtre graphique
• Résoudre graphiquement une équation, déterminer un extremum local
• Parcourir une courbe et afficher les coordonnées des points
• Modifier l’arrière-plan pour afficher la grille

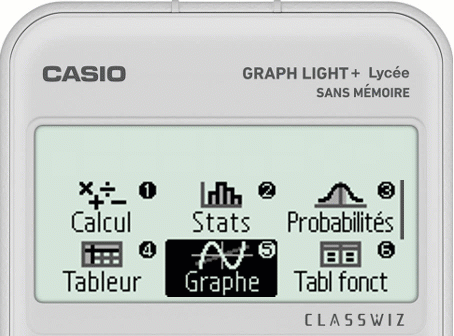

On saisit l’expression de chaque fonction en utilisant la touche [.

Remarques :

• Si on ne souhaite pas tracer de deuxième courbe, il suffit de passer la ligne g(x) avec R.
• Si une fonction a déjà été définie dans le menu Calcul par exemple avec Q, elle apparaît automatiquement dans le menu Graphe.

Une fois les courbées tracées, on peut déplacer la fenêtre graphique manuellement avec !$ER.

On peut également zoomer avec + ou dézoomer avec p.

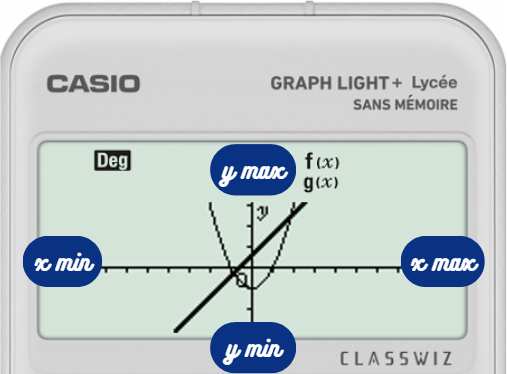

Pour paramétrer la fenêtre graphique avec plus de précision il suffit d’appuyer sur la touche T et de sélectionner Fenêtre graphique. On peut ainsi choisir les bornes de l’axes des abscisses et de l’axe des ordonnées. On peut par exemple utiliser l’ensemble de définition de la fonction pour définir x_{min} et x_{max}.

Trois fenêtres sont également pré-enregistrées et sont assez pratiques :

• La fenêtre orthonormée est la fenêtre initiale de la calculatrice : x\in [-9,5 ; 9,5] et y\in [-3,1 ; 3,1].
• La fenêtre trigonométrique est faite pour étudier les fonctions trigonométriques, elle dépend de l’unité d’angle choisie.
• La fenêtre standard est une fenêtre avec x\in [-10 ; 10] et y\in [-10 ; 10], attention cette fenêtre n’est pas une fenêtre orthonormée.

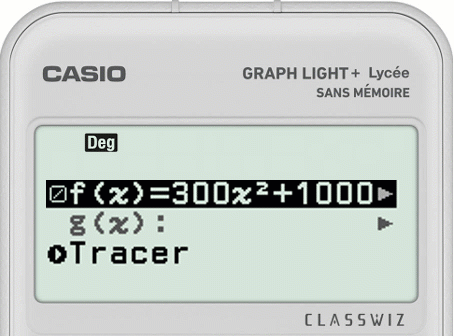

Si on ne parvient pas à régler la fenêtre, on peut tester un ZOOM Automatique en utilisant la touche T, cela permet généralement d’avoir une vue globale sur les points d’intérêts de la courbe.

La touche OUTILS I donne également accès à différents outils bien pratiques :

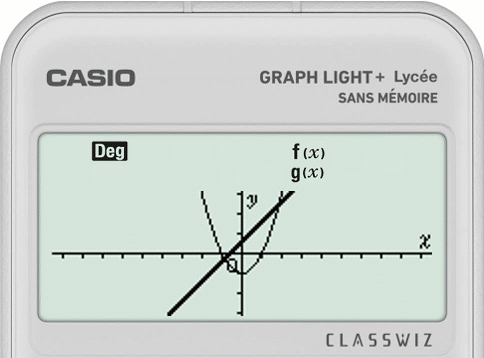

Les résolutions graphiques :

• Calcul de racines (c’est-à-dire résolution des équations du type f(x) = 0)
• Calcul d’extremums locaux (min ou max)
• Calcl des coordonnées des points d’intersection entre deux courbes (c’est-à-dire résolution des équations du type f(x) = g(x))
• Calcul de l’ordonnée à l’origine (c’est-à-dire f(0))
• Calcul de l’image d’un nombre (c’est à dire calcul de f(x) pour x donné)
• Calcul des antécédents (c’est à dire résolution d’équations de type f(x) = y pour une valeur y donnée)

Dans chaque cas on change de courbe avec R ou E, on valide la courbe sur laquelle on souhaite faire le calcul avec | ou B, s’il y a plusieurs points on se déplace de l’un à l’autre avec !$, si on doit indiquer une valeur pour x ou y on la saisit au clavier et une fois le calcul fait on ressort avec `.

Parcourir une courbe :

Parcourir une courbe permet de voir les coordonnées des différents points de la courbe. Comme pour les résolutions graphiques, on change de courbe avec R ou E et on se déplace sur les points avec !$.

On peut indiquer une valeur précise pour x en appuyant sur la touche [.

On ressort du mode « parcourir courbe »  avec `.

Modifier l’arrière-plan :

On peut modifier l’arrière-plan : afficher ou non les labels x et y, afficher ou non les axes mais surtout afficher la grille en arrière-plan. L’unité entre chaque graduation sur chaque axe est définie par grad. dans les paramètres de la fenêtre graphique (par défaut grad.=1 sur les deux axes). On ressort des paramétrages avec C.

Remarque : on peut accéder rapidement aux paramétrages de l’arrière-plan avec IE ou I9.
